【manim】Axes 坐标系及其基类详解

在 Manim 中制作与参考系相关的数学动画，首先要了解 manim 中数学坐标系相关的 Mobject 用法，其次还牵涉到其余的个别 Mobject 的使用。学会了 Mobject 还不够，你得让坐标系动起来吧？那就要会使用 Animations 类，最好通读一遍文档。完成了这些还不够，Animations 类没法制作动态跟踪的动画，如果需要让某个在坐标上移动，并且同步显示其位置还需要学会 mainm 中 valueTracker 的使用。

关于 Animations 在我的一篇文章中有过介绍，不详细介绍了。本文主要来探讨一下坐标系（Axes）及 ValueTracker 的搭配使用，从零开始构建一个数学参考系的函数动画演示。

下文中为了方便尽量使用self.add()方法。本质上Animations类中的方法如出一辙，在学习阶段并不是说一定要用到。self.add()已经足够快捷方便了。

本文中所有内容均完全基于 manim community 参考手册，独立原创。

坐标轴 Axes¶

一个数学动画由哪些元素构成？首先得有平面坐标系吧，坐标系肯定有各种图例和标签符号，这些都是 Mobject。我们先来研究研究坐标系的详细使用方法，再去探讨函数图像的绘制，最后我们讨论一些特殊的 Mobject 怎么用（例如箭头、数字等），在文章末尾我们将他们串连在一起，用 valueTracker 实现动态的渲染。

要了解坐标系，最好的办法当然是查阅一手资料 -- 官方文档。就在手册的 Reference Manual > Mobjects > graphing > coordinate_systems 下，我们主要来看 Axes 和 Coordinate System 怎么用。

构造方法¶

参考文档

先来看看 Axes 类的构造方法：

class Axes(x_range=None, y_range=None, x_length=12, y_length=6, axis_config=None, x_axis_config=None, y_axis_config=None, tips=True, **kwargs)

我们大致可以看出，Axes 在构造时可以设置 \(x\) 轴与 \(y\) 轴的长度、取值范围、传递参数、提示等信息。

官方参数说明

这是一段朴实无华的 Axes 构造生成的轴：

朴实无华且单调，但不是递增...

from manim import *
class SingleScene(Scene):
    def construct(self):
        axe = Axes()
        self.add(axe)

我们给他加上取值范围：

from manim import *
class SingleScene(Scene):
    def construct(self):
        axe = Axes(
            x_range=[1, 10, 1],
            y_range=[-1, 10, 2]
        )
        self.add(axe)

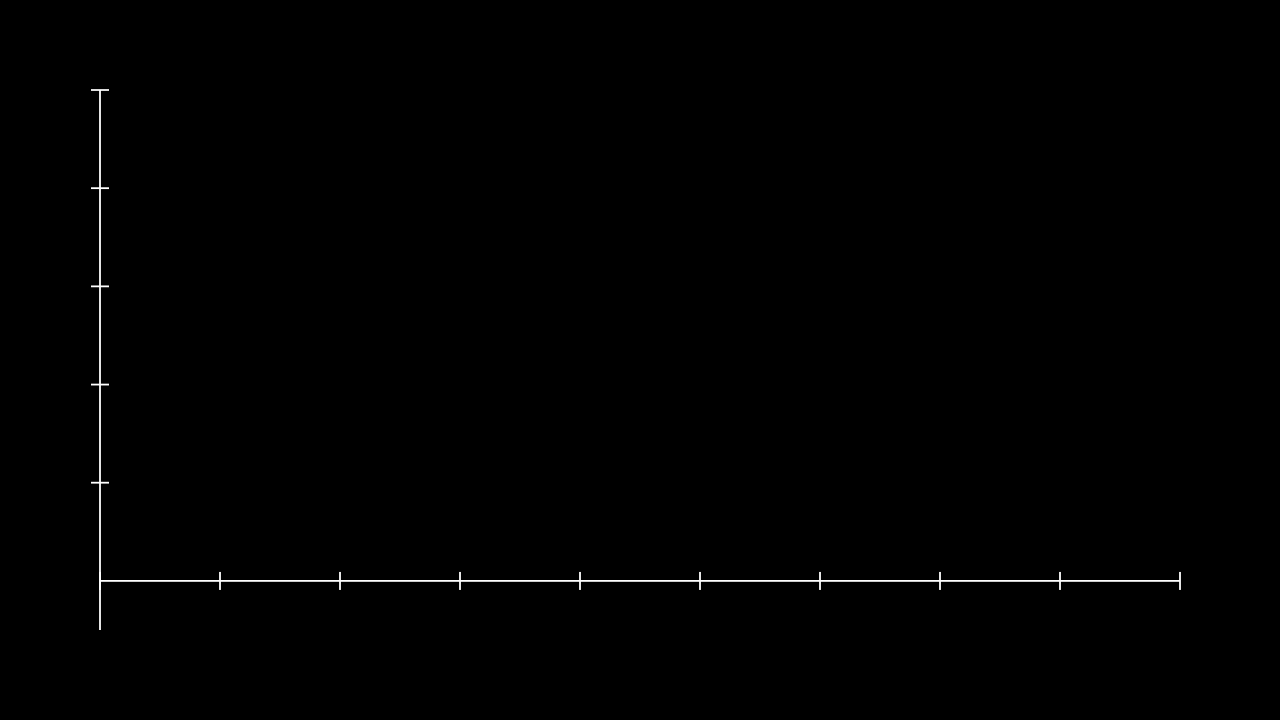

我们令tips=False，发现箭头没了：

from manim import *
class SingleScene(Scene):
    def construct(self):
        axe = Axes(x_range=[1, 10, 1], y_range=[-1, 10, 2], tips=False)
        self.add(axe)

加上配置项axis_config={"include_numbers": True}便有了数字：

from manim import *

class SingleScene(Scene):
    def construct(self):
    axe = Axes(
        x_range=[1, 10, 1],
        y_range=[-1, 10, 2],
        axis_config={"include_numbers": True},
        tips=False
    )
    self.add(axe)

加上y_axis_config={"scaling": LogBase(custom_labels=True)},会发现y 坐标有了科学计数法：

from manim import *
class SingleScene(Scene):
    def construct(self):
        axe = Axes(
            x_range=[1, 10, 1],
            y_range=[-1, 10, 2],
            axis_config={"include_numbers": True},
            tips=False,
            y_axis_config={"scaling": LogBase(custom_labels=True)},
        )
        self.add(axe)

需要注意的是，这里启动了 y 轴的对数刻度显示，也就是在轴上的任何函数都是基于对数的形式绘制的。

我们修改一下范围，就会得到官方文档中的样式：

对数图像

from manim import *

class SingleScene(Scene):
    def construct(self):
        axe = Axes(
            x_range=[0, 10, 1],
            y_range=[-2, 6, 1],
            axis_config={"include_numbers": True},
            y_axis_config={"scaling": LogBase(custom_labels=True)},
            tips=False,
        )
        graph = axe.plot(lambda x: x ** 2, x_range=[0.001, 10], use_smoothing=False)
        self.add(axe, graph)

尽管这里的 lambda 表达式中写了 x ** 2，但函数实际上绘制了\(log_x^2\)。

我们把axis_config的配置项改为{"include_numbers": True, 'tip_shape': StealthTip},会发现轴线的指示箭头改变了。

箭头底部向上凹

接下来我们稍微快一点。我们可以在图中加入一个NumberPlane对象来产生网格坐标背景，并将绘制出的函数颜色改为红色使之更加鲜明。

开始大刀阔斧地改造

from manim import *

class SingleScene(Scene):
    def construct(self):
        plane = NumberPlane()
        axe = Axes(
            x_range=[0, 10, 1],
            y_range=[-2, 6, 1],
            axis_config={"include_numbers": True, 'tip_shape': StealthTip},
            y_axis_config={"scaling": LogBase(custom_labels=True)},
        )
        graph = axe.plot(lambda x: x ** 2, x_range=[0.001, 10], use_smoothing=False, color=RED)
        self.add(axe, graph, plane)

类方法¶

我们通过一个例子来讲解一下几个类方法的作用：

from manim import *

class SingleScene(Scene):
    def construct(self):
        plane = NumberPlane()
        axe = Axes().add_coordinates()
        dot = Dot((2, 2, 0), color=GREEN)
        dot2 = Dot(axe.coords_to_point(2, 2), color=WHITE)
        graph = axe.plot(lambda x: x ** 2, x_range=[0.001, 10], use_smoothing=False, color=RED)
        self.add(axe, graph, plane, dot, dot2)

在这段代码中，用 add_coordinates() 为白色的十字数轴添加了数字的坐标轴指示，并创建了两个 Dot 点对象。你会明显看到两个点的坐标都是(2,2)但其位置不同。

直接根据点的构造方法创建的绿点，其位置的(2,2)是相对于plane而言的，也就是整个平面坐标系 coordinates。通过coords_to_point就可以将默认的coordinate坐标转换成数轴上的(2,2)坐标，也就是白点实现的效果。

另外，我们还删除了原有Axe中的配置项参数，如果自定义范围会导致数轴不在参考系的中间，或者说不在屏幕中心。

我们通过get_lines_to_point来获得一个到达目标目标点的虚线（我们常常会画的辅助线），这里获取点的坐标并没有直接采用dot，而是通过axe.c2p(2,2)来得到一个 “coordinate_to_point” 的点，注意这里为缩写。

from manim import *
class SingleScene(Scene):
    def construct(self):
        plane = NumberPlane()
        axe = Axes().add_coordinates()
        dot = Dot((2, 2, 0), color=GREEN)
        dot2 = Dot(axe.coords_to_point(2, 2), color=WHITE)
        lines = axe.get_lines_to_point(axe.c2p(2,2))
        graph = axe.plot(lambda x: x ** 2, x_range=[0.001, 10], use_smoothing=False, color=RED)
        self.add(axe, graph, plane, dot, dot2, lines)

我们来为\(x\)和\(y\)轴加上他们的标签：

利用axe.get_x_axis_label()我们可以直接利用axe得到一个确定好位置的轴线坐标，他是一个 label 对象，避免了单独创建一个 label 并调整位置。

同理，也可以使用官网中的get_axis_labels()方法，传入两个Tex对象即可。

from manim import *

class SingleScene(Scene):
    def construct(self):
        plane = NumberPlane()
        axe = Axes().add_coordinates()
        dot = Dot((2, 2, 0), color=GREEN)
        dot2 = Dot(axe.coords_to_point(2, 2), color=WHITE)
        lines = axe.get_lines_to_point(axe.c2p(2,2))
        graph = axe.plot(lambda x: x ** 2, x_range=[0.001, 10], use_smoothing=False, color=RED)
        x_label = axe.get_x_axis_label(Tex('x'))
        y_label = axe.get_y_axis_label(Tex('y').scale(2))
        self.add(axe, graph, plane, dot, dot2, lines, x_label, y_label)

我们来画一个圆，并显示其位置。圆心向上平移两个单位，白点为圆最右端点。np.around用于保留小数。

from manim import *
class SingleScene(Scene):
    def construct(self):
        plane = NumberPlane()
        axe = Axes(x_range=[0,10,2]).add_coordinates()
        circ = Circle().shift(UP*2)
        coords = np.around(axe.point_to_coords(circ.get_right()), decimals=2) # 得到 circ 右边的点并转化成 coords 坐标，保留两位小数
        label = (Matrix([[coords[0]], [coords[1]]]).next_to(circ, RIGHT)) # 在圆的右边放一个矩阵
        self.add(axe, circ, Dot(circ.get_right()), plane, label)

坐标系 CoordinateSystem¶

CoordinateSystem 是 Axes 的抽象基类。

文档中一上来就给出了一个相对复杂的例子，我自己也实现了一遍，实际上还是用的 Axes 中的方法：

from manim import *
class SingleScene(Scene):
    def construct(self):
        axe = Axes(
            x_range=[0,1,0.05],
            y_range=[0,1,0.05],
            x_length=10,
            y_length=5,
            axis_config={
            "numbers_to_include": np.arange(0, 1, 0.1),
            "font_size": 24
            },
            tips=False
        )

        label_x = axe.get_x_axis_label("x")
        label_y = axe.get_y_axis_label("y", direction=LEFT, edge=LEFT, buff=0.4)
        labels = VGroup()
        labels.add(label_x)
        labels.add(label_y)
        lines = VGroup()
        for i in np.arange(1, 20+0.5, 0.5):
        labels.add(axe.plot(lambda x: x**i, color=BLUE))
        labels.add(axe.plot(lambda x: x**(1/i), color=PINK))

        dot = Dot(axe.c2p(1, 1), color=YELLOW)
        p_line = axe.get_lines_to_point(axe.coords_to_point(1,1))
        title = Title(
            # spaces between braces to prevent SyntaxError
            r"Graphs of $y=x^{ {1}\over{n} }$ and $y=x^n (n=1,2,3,...,20)$",
            include_underline=False,
            font_size=40,
        )
        self.add(axe, lines, labels, dot, p_line, title)

仍然是使用 Axes 来代表坐标系，用到了几个经常出现的方法和函数。VGroup用于逻辑上将几个 Mobjects 放在一起处理，不影响其本身的属性。用c2p来生成数轴的坐标点，coords_to_point是其全拼本质上一致。

他提供的方法较多：

方法名	作用
`add_coordinates`	向轴添加标签。
`angle_of_tangent`	返回在特定 x 值处绘制曲线的切线与 x 轴的夹角。
`c2p`	缩写`coords_to_point()`
`coords_to_point`
`get_T_label`	创建一个带标签的三角形标记，其中有一条垂直线从 x 轴到给定 x 值的曲线。
`get_area`	返回`Polygon`表示所传递的图表下方的区域。
`get_axes`
`get_axis`
`get_axis_labels`
`get_graph_label`	为传递的图形创建一个正确定位的标签，带有可选的点。
`get_horizontal_line`	从 y 轴到场景中给定点的水平线。
`get_line_from_axis_to_point`	返回从给定轴到场景中某个点的直线。
`get_lines_to_point`	生成从轴到某个点的水平线和垂直线。
`get_origin`	获取的起源`Axes`。
`get_riemann_rectangles`	`VGroup`为给定曲线生成黎曼矩形。
`get_secant_slope_group`	创建两条线，分别表示dx和df ，即dx和df的标签，以及
`get_vertical_line`	从 x 轴到场景中给定点的垂直线。
`get_vertical_lines_to_graph`	获取从 x 轴到曲线的多条线。
`get_x_axis`
`get_x_axis_label`	生成 x 轴标签。
`get_x_unit_size`
`get_y_axis`
`get_y_axis_label`	生成 y 轴标签。
`get_y_unit_size`
`get_z_axis`
`i2gc`	的别名`input_to_graph_coords()`。
`i2gp`	的别名`input_to_graph_point()`。
`input_to_graph_coords`	根据给定的 x 值返回图表上点的轴相对坐标的元组。
`input_to_graph_point`	`graph`返回对应于某个值的点的坐标`x`。
`p2c`	缩写`point_to_coords()`
`plot`	根据函数生成曲线。
`plot_antiderivative_graph`	绘制不定积分图。
`plot_derivative_graph`	返回传递的图形的导数曲线。
`plot_implicit_curve`	创建隐函数的曲线。
`plot_parametric_curve`	参数曲线。
`plot_polar_graph`	极坐标图。
`plot_surface`	根据函数生成表面。
`point_to_coords`
`point_to_polar`	从一个点获取极坐标。
`polar_to_point`	从极坐标获取一个点。
`pr2pt`	缩写`polar_to_point()`
`pt2pr`	缩写`point_to_polar()`
`slope_of_tangent`	返回特定 x 值处绘制曲线的切线斜率。

我们着重挑几个比较有意思的玩玩。

CoordinateSystem.get_T_label()¶

from manim import *

class SingleScene(Scene):
    def construct(self):
        # defines the axes and linear function
        axes = Axes(x_range=[-10, 10], y_range=[-1, 10], x_length=9, y_length=6).add_coordinates()
        func = axes.plot(lambda x: x*x, color=BLUE)
        # creates the T_label
        t_label = axes.get_T_label(x_val=4, graph=func, label=Tex("x-value"))
        self.add(axes, func, t_label)

tLabel 就是图中黄色的线+xvalue 的标签组合，只需要指定一个x坐标，并选择一条函数曲线即可。

CoordinateSystem.get_area()¶

可以获取函数和坐标中之间的面积。

from manim import *

class SingleScene(Scene):
    def construct(self):
        # defines the axes and linear function
        axes = Axes(x_range=[-10, 10], y_range=[-1, 10], x_length=9, y_length=6).add_coordinates()
        func = axes.plot(lambda x: np.sin(x*PI/2), color=BLUE)
        # creates the T_label
        t_label = axes.get_T_label(x_val=5, graph=func, label=Tex("x-value"))
        area = axes.get_area(
            func,
        )
        self.add(axes, func, t_label, area)

还可以修改其颜色、透明度、范围来达到这样的效果：

area = axes.get_area(
    func,
    opacity=.4,
    color=GREEN,
    x_range=(-1, 2)
)

CoordinateSystem.get_graph_label()¶

这个方法用于获取坐标系中的图例，比如修改前面 get_area 中的代码，增加一个 label。在这里我们这只为了带点的标签，通过 label 属性设置其内容，graph 设置其作用的函数，用 x_val 指定了在函数上的位置，direction 为偏移方向，以及颜色等等。

label = axes.get_graph_label(
    graph=func,
    label=MathTex(r"1.6"),
    dot=True,
    x_val=1.6,
    direction=UP,
    color=YELLOW
)

self.add(axes, func, t_label, area, label)

CoordinateSystem.get_horizontal_line()¶

得到一条从点到\(y\)轴的水平线，对应的是 get_vertical_line()。

from manim import *

class SingleScene(Scene):
    def construct(self):
        # defines the axes and linear function
        axes = Axes(x_range=[-10, 10], y_range=[-1, 10], x_length=9, y_length=6).add_coordinates()
        func = axes.plot(lambda x: np.sin(x*PI/2), color=BLUE)
        # creates the T_label
        point = axes @ (2, 1)
        dot = Dot(point)
        line = axes.get_horizontal_line(point, line_func=Line)
        self.add(axes, func, dot, line)

注意这里的第一个参数是point不是 dot 对象。@表示 python 中的矩阵运算。

传入参数line_config={"dashed_ratio": 0.85}设置虚线并调整图线比例。

CoordinateSystem.get_lines_to_point()¶

同时得到垂直和水平的垂线。

from manim import *

class SingleScene(Scene):
    def construct(self):
        # defines the axes and linear function
        axes = Axes()
        circ = Circle(color=DARK_BLUE).shift(DL*2)
        point = Dot(circ.get_right())
        right_line = axes.get_lines_to_point(circ.get_right())
        corner_line = axes.get_lines_to_point(circ.get_corner(DL))
        self.add(axes, circ, point, right_line, corner_line)

只需提供点的坐标即可。

CoordinateSystem.get_riemann_rectangles()¶

为曲线生成黎曼矩形。

from manim import *

class SingleScene(Scene):
    def construct(self):
        # defines the axes and linear function
        axes = Axes().add_coordinates()
        func = axes.plot(lambda x: x**2)
        rects = axes.get_riemann_rectangles(
            func,
            dx=0.25,
            input_sample_type="right",
            x_range=[-3, -1]
        )
        self.add(axes, func, rects)

input_sample_type用于设置黎曼矩形和曲线接触的点为右上角端点，默认为左上角。dx设置矩形的宽度，dx越大，就越大越稀疏。

CoordinateSystem.get_secant_slope_group()¶

获得切线组，也就是包括割线在内一整个三角形组。

from manim import *

class SingleScene(Scene):
    def construct(self):
        ax = Axes(y_range=[-1, 7])
        graph = ax.plot(lambda x: 1 / 4 * x ** 2, color=BLUE)
        slopes = ax.get_secant_slope_group(
            x=2.0,
            graph=graph,
            dx=2,
            dx_label=Tex("dx = 1.0"),
            dy_label="dy",
            dx_line_color=GREEN_B,
            secant_line_length=4,
            secant_line_color=RED_D,
        )
        self.add(ax, graph, slopes)

可以根据配置项来确定 x 的起点，水平距离，割线长度等等信息。

CoordinateSystem.get_vertical_line()¶

获取从 x 轴到曲线的多条线。

from manim import *

class SingleScene(Scene):
    def construct(self):
        ax = Axes(y_range=[-1, 7])
        graph = ax.plot(lambda x: 1 / 4 * x ** 2, color=BLUE)
        slopes = ax.get_vertical_lines_to_graph(
            graph,
            x_range=[-2, 4],
            num_lines=20
        )
        self.add(ax, graph, slopes)

同上面 get_area 用法类似，不赘述。

CoordinateSystem.get_x_axis_label()¶

通过 axes 得到x 轴标签，CoordinateSystem.get_y_axis_label()用法类似，不过多赘述。

from manim import *

class SingleScene(Scene):
    def construct(self):
        ax = Axes(y_range=[-1, 7])
        graph = ax.plot(lambda x: 1 / 4 * x ** 2, color=BLUE)
        x_label = ax.get_x_axis_label(Tex("$x$-values"))
        self.add(ax, graph, x_label)

可选参数：

label – 标签。默认为MathTexforstr和floatinput。
edge – 默认情况下，将添加标签的 y 轴边缘UR。
direction – 默认情况下，允许从边缘进一步定位标签UR
buff – 标签与线的距离。

CoordinateSystem.input_to_graph_point()¶

返回对应函数上某个点的坐标。

from manim import *

class SingleScene(Scene):
    def construct(self):
        ax = Axes(y_range=[-1, 7])
        graph = ax.plot(lambda x: 1 / 4 * x ** 2, color=BLUE)
        pos = ax.input_to_graph_point(x=PI, graph=graph)
        square = Square(side_length=1).move_to(pos)

        self.add(ax, graph, square)

CoordinateSystem.plot()¶

返回一个曲线，并不会直接绘制需自行赋值并添加。

参数：

function – 用于构造的函数ParametricFunction。
x_range – 曲线沿轴的范围。x_range = [x_min, x_max, x_step]
use_vectorized – 是否将生成的 t 值数组传递给函数。仅当你的函数支持时才使用此选项。输出应为形状为[y_0, y_1, ...]
colorscale – 函数的颜色。此参数为可选参数，用于根据值对函数着色。传递颜色列表和 colorscale_axis 将根据 y 值对函数着色。传递表单中的元组列表，允许用户定义颜色过渡的枢轴。(color, pivot)
colorscale_axis – 定义应用颜色比例的轴（0 = x，1 = y），默认为 y 轴（1）。
kwargs – 要传递给的附加参数ParametricFunction。

来简单绘制一条 log 曲线，如果定义域内的值难以取到，效果可能不尽人意，这时可以适当调整 use_smoothing 参数来达到更好的效果。

这是一张图片

from manim import *

class SingleScene(Scene):
    def construct(self):
        ax = Axes(
            x_range=[0.001, 6],
            y_range=[-8, 2],
            x_length=10,
            y_length=5,
        )

        graph = ax.plot(lambda x: np.log(x), color=BLUE, use_smoothing=False)
        pos = ax.input_to_graph_point(x=PI, graph=graph)
        dot = Dot(pos, color=RED)
        square = Square(side_length=1).move_to(pos)
        self.play(Create(ax), Write(graph), Write(square), Write(dot))

ValueTracker 绘制¶

ValueTracker 解决了什么问题：在绘制动画时，我们往往使用 self.play() 方法一步一步的绘制。如果一个数值在每一帧都需要修改其动画怎么办？这就需要用到 valueTracker 来自动更新动画了。

在没有 tracker 时，我们操作一个矩形移动需要直接操作矩形本身。有了 tracker 之后我们就能像开发游戏一样，直接操作一个变量，系统自动根据变量更改矩形的动画。简而言之，大大方便了动画的制作。

valueTracker 仅仅是一个用于存储值的简单对象，将其理解为一个变量就行。

我们可以为一个 Mobjects 添加一个更新函数，只要函数中的 tracker 的值发生了改变，manim 会自动为我们执行函数中的逻辑。例如：

dot = Dot().add_updater(
    lambda x: x.move_to(tracker.points)
)

这里为 dot 设置了一个更新函数，每当函数中的 tracker 发生改变时，自动执行函数中的逻辑 move_to。

为了简单起见，这里不介绍complexValueTracker，实际上原理相似，自行查看官方文档即可。

from manim import *

class SingleScene(Scene):
    def construct(self):
        number_line = NumberLine()

        tracker = ValueTracker(0)

        arrow = Vector(DOWN)
        arrow.add_updater(
            lambda m: m.next_to(
                number_line.n2p(tracker.get_value()),
                direction=UP
            )
        )
        label = MathTex('x').add_updater(
            lambda l: l.next_to(arrow, UP)
        )

        self.add(number_line, arrow, label)
        self.play(tracker.animate.set_value(2))
        self.play(tracker.animate.set_value(-2))

可以看到，每个绑定了add_updater的对象都会在 tracker 更新的时候执行 lambda 中的工作。在 self.play 中，我们的 tracker 修改数值是一个插值动画，这意味着 tracker 的值不是一瞬间就修改完成的，而是有过程的。相应的就可以调整 tracker 改变的速度和时间来满足更好的需要。
